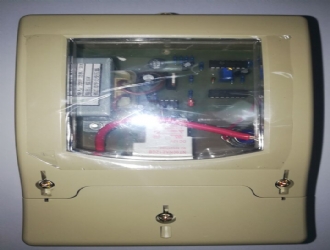

一、产品简介

HY01-B型自限温伴热带专用自动限流器主要针对自控温电伴热带负载时启动电流瞬间过大，但随着负载通电后电流又很快下降，达到一个平衡状态而专门设计的一款自动化控制仪表。它有效解决开关容量小于启动电流的送电难题。

二、工作原理

本限流器是保护盒内设有与负载串联连接的自动调压线路板，自动调压电路由自动移相电路单元控制可控硅导通角，延时电路单元控制继电器电路单元和滞留供电电路组成。

限流器自动改变可控硅制级的导电角，使加在负载两端的电压逐步加，zui后达到额定值。负载电压从10V左右开始上升，在3-5分钟内升至220V。启动电流一般为正常使用电流的5-10倍，大电流持续时间短，一般20-40秒。

三、技术参数

1、产品型号：HY01-B-220/35-100

2、工作电压：220VAC

3、限流值：≤30A

4、空载功率：≤5W

5、启动时间：≥3-5min

四、使用方法

1、安装线路图（略）。

2、接线方式：输入电压220V或110V电源（L为零线），接入限流器中左边两根进线（即端子1、2）；负载（即自控温电热带）可直接接入限流器中右边两根出线（即端子3、4）。

3、启动时间出厂时已调整好，不需要再作调整。

4、本限流器可装在电源箱或配电箱内。
